系統構成

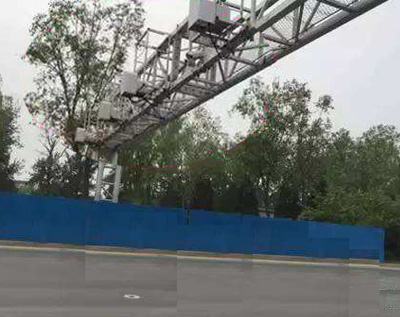

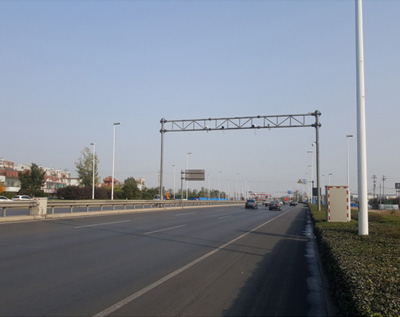

固定垂直式機動車尾氣遙感監測系統包括：

光源發射器：內置紅外、紫外光源，高強的寶石鏡面整個組件為全封閉，不受惡劣環境因素影響。

光源接收器：內置紅外傳感器，紫外光譜儀。均處于國內外同類產品的先進水平。可對CO,CO2,HC,NO,PM等多種成分進行充分的識別和分析。

反射端：光源反射鏡，寶石鏡面，硬度高，耐壓性強。適用各種路段，各種條件。各種車輛的碾壓均不會損壞，光源一次反射，大限度的減少了光源損耗。

速度/加速度檢測儀：采用窄波雷達，的單車道識別，大大提高了復雜路面情況識別的準確性。根據多點度量原理，準確計算出車輛的行駛狀態，對車輛數據的可靠性提供了更充分的判斷條件。

車牌捕捉系統：車牌捕捉記錄儀，高速攝像機捕捉車牌信息，夜視補光燈提高夜間牌照識別率。

微型氣象站：數字化高精度傳感器，內含超聲波風速風向傳感器、高精度數字溫度、濕度、氣壓傳感器，結構輕巧緊湊，高強度結構設計，可在惡劣氣候環境中為遙感測量提供環境參數。

軟件操作平臺：山東雙百機動車尾氣遙感監測軟件系統集標定、審核、測試、攝像等多功能于一身。功能強大，操作靈活，可視性強，系數高。通過一個系統可完成數據采集，數據傳輸，數據判定，數據統計及查詢，遠程控制等所有操作。

系統技術參數

車輛尾氣測試：

測試項目：一氧化碳（CO）、二氧化碳（CO2）、碳氫化合物（HC）、一氧化氮（NO）、不透光煙度、煙度因子。

測量范圍：

CO ：百分之（0-10）；CO2：百分之（0-10）；NO：（0-10000）×10-6；HC：（0-10000）×10-6 ；CO/CO2： 0-1.4；NO/CO2：0-0.125；HC/CO2：0-0.14；不透光煙度 0-百分之100；煙度因子：0-50

測量精度：

CO：相對誤差百分之±10；誤差百分之±0.25，取大值。

CO2：相對誤差百分之±10；誤差百分之±0.25，取大值。

NO：相對誤差百分之±10；誤差±250×10-6取大值。

HC ：相對誤差百分之±10；誤差±250×10-6取大值。

CO/CO2：相對誤差百分之±5

NO/CO2：相對誤差百分之±5

HC/CO2：相對誤差百分之±5

不透光煙度：相對誤差百分之±5

煙度因子：相對誤差百分之±10

環境測量范圍與誤差值

溫度（℃） -40.0-60.0 ±0.5

相對濕度（百分之） 5.0-95.0 滿量程的百分之±3

坡度角度（°） -15.0-15.0 ±0.1

風速（m/s） 0-30.0百分之 ±10

壓力（kpa） 70.0-102.4 百分之±5

路段覆蓋寬度范圍系統處理周期：測量路段可以是單車道路或多車道路段，每輛車通過的間隔時間不小0.1s，前后兩輛車通過的時間小于1.0s的測量結果無次奧。系統響應時間不大于1.0s。

網絡機類型：3G/4G/無線wifi/有線寬帶

耗電量：180W

電源：AC 220V

操作軟件：雙百機動車尾氣遙感監測軟件系統

網絡及數據保護技術：數據加密,密碼保護自動清理已抄送數據與檔案

校準：內置校準功能，自動定時校準。

速度與加速儀 ：

測量類型：窄波雷達

測量寬度范圍：整條單車道

速度范圍：時速1至200公里（km/h）

處理周期：0.05秒

速度測量精度：＜±1km/h

加速度測量誤差：＜±0.2m/s2
